一、 高炉炉顶煤气余压发电的根基道理

高炉炉顶煤气余压回收透平发电装置(TopGasPressureRecoveryTurbine简称TRT)是目前有价值的二次能源回收装置之一。TRT是利用炉炉顶煤气中的压力能及热能经透平膨胀做功来驱动发电机发电，再通过发电机将机械能造成电能输送给电网，能够回收炉鼓风的30%左右。TRT装置所发出的电量与炉煤气的压力和流量有关，通常吨铁发电量为30千瓦时～40千瓦时。炉煤气选取干法除尘能够使发电量提高36%，且温度每升10℃，会使透平机着力提高10%，进而使TRT装置发电量可达54千瓦时/吨这种发电方式既不亏损任何燃料，也不产生环境传染，是炉冶炼工序的节能项目，经济效益显著。

炼铁出产中，炉炉顶煤气压力大于0.03兆帕时，称为炉压运作。炉煤气在压运作下有肯定的压力能。选取煤气余压发电设备(TRT)可将这部门压力能回收，其设备的工作道理是煤气的余压使煤气在透平机内进行膨胀做功，推动透平机动弹，进而带头发电机动弹，发出肯定的电量。TRT装置所发出的电量与炉煤气的压力和流量有关，通常吨铁发电量为30千瓦时～40千瓦时。炉煤气选取干法除尘能够使发电量提36%，且温度每升10℃，会使透平机着力提高10%，进而使TRT装置发电量可达54千瓦时/吨铁。

二、高炉炉顶余压发电的工艺流程

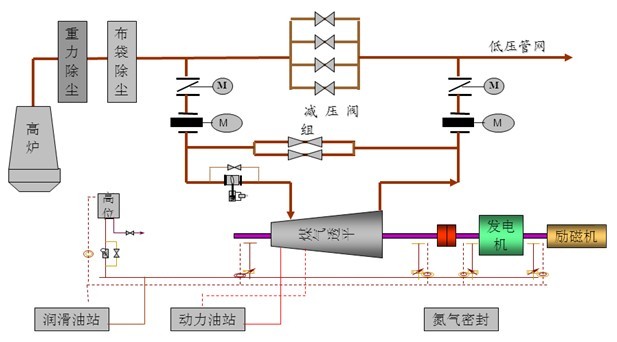

图1、高炉炉顶余压发电的工艺流程图

高炉荒煤气经沉力除尘器的半净煤气管路进入布袋除尘器的进气总管。在布袋除尘器进气总管和布袋除尘器之间设有一个旁路，在旁路上设有冷热互换器，用于煤气的升和善降温。布袋除尘器的布袋是氟美斯化纤制品，其工作温度为80℃～250℃，瞬间不允许过500℃。煤气温度低于80℃易产生结露景象，布袋内有露水会与尘埃结球，造成布袋除尘的除尘降落，严沉时会导致煤气流流动不畅;煤气温度高于250℃会使布袋变脆，甚至烧损。所以，设置旁路冷热互换器来应对煤气温度的变动，是干式布袋除尘器可能正常工作的前提。

下一步，从干式布袋除尘器出来的净煤气将进入透平机。这时的净煤气温度在120℃～180℃之间，含尘量为1.2～4.6毫克/立方米。从透平机出来的净煤气进入企业的净煤气管网。一些炼铁企业高炉煤气选取湿式除尘步骤，即在沉力除尘器之选取文式管除尘设备，出来的净煤气仍可进入透平机去发电。

从工作道理上看，TRT装置包办了原来煤气系统的压阀组，分歧的是，原煤气系统的压阀组将煤气的压力能白白泄漏掉了，而TRT装置能够回收炉鼓风的30%左右。

三、TRT系统组成

现实利用中的TRT通常由八系统组成。

1、透平主机：透平主机是TRT的重要部门，由它来实现压力能向动能的转化，同时通过静叶的调节职能来保障高炉炉顶压力的不变。

2、大型阀门系统：TRT系统的大型阀门重要有入口蝶阀、入口插板阀、调速阀、快切阀、旁通快开阀、出口蝶阀和出口插板阀。其中插板阀用于对煤气的齐全堵截，给机组造检建和安全前提;入口蝶阀能够适当的调节进入TRT的煤气量，同时能够作为敞开式插板阀开关时的辅助阀门;出口蝶阀通常在出口插板阀为敞开式时才配置;调速阀用于机组启动过程中的转速调节和机组并网的功率调节;快切阀可能在机组出现故障时，在0.5-1秒功夫急剧关关，堵截TRT的煤气起源，保障机组安全；;旁通快开阀的作用是当TRT机组沉故障；烨蟹Ъ本绻毓厥，可能急剧打开到肯定角度，使炉煤气有前途，保障炉炉顶压力不产生的颠簸，并且能够作为TRT与减压阀组顶压调节转换时的过渡伎俩，有肯定的顶压调节职能。

3、光滑油系统：大型透平机械都是靠轴承支持来进行旋转工作的，要保障机组安全靠得住的运行，其沉要的一个环节，就是要给各轴承光滑点实时提供肯定的稀油循环光滑，以满足机组在正常工况下及变乱状态下的光滑油供给，这个系统就是光滑油系统。该系统重要蕴含光滑油站、滤油器、冷油器、位油箱、油泵、阀门和检测仪表等，油泵和油站可能提供肯定压力、肯定流量、温度正常、清洁的光滑油，位油箱是在停电等垂危变乱状态下，靠天然位差维持机组；枳呤钡墓饣凸└。

4、电液伺服节造系统：该系统重要由液控单元、伺服油缸、动力油站三部门组成。液控单元蕴含调速阀节造单元、静叶节造单元、快开阀节造单元;伺服油缸为双活塞杆结构;动力油站由油箱、恒压变量油泵、滤油器、冷油器、阀门和检测仪表等组成。这一系统节造着调速阀、静叶和旁通快开阀的开关和调节机能，直接影响机组的转速不变、机组正常运行和；钡亩パ共槐，因而也极度沉要。

5、给排水系统：其给水部门重要有两个：一是静叶喷雾水管线，选取工业水，在TRT运行时对机组的叶片进行冲刷，预防积灰，是保障TRT持久运行的沉要伎俩;二是快切阀、调速阀冲刷水管线，在TRT；捌舳岸苑沤谐逅，预防阀门由于积灰造成卡塞；楹凸苈分械幕邓屠淠ü潘芟吲懦，由于TRT入口前是高压煤气，因而选取排水密封罐取代通常水槽进行排水。

6、氮气密封系统：TRT的工是高炉煤气，属于可燃有毒气体，故决不能让其表泄，因而选取惰性的氮气作为密封介质，共同机械的拉别令密封来保障煤气不从旋转的轴端表泄，并且该系统有差压调节职能，保障氮气压力于被封煤气压力0.02-0.03MPa。

7、高压发配电系统：该系统重要蕴含同步发电机、压配电系统、压电控系统。由于TRT是在煤气区域运行，因而同步发电机选取无刷励磁;压配电系统设置有手动准同期并网装置、自动准同期并网装置，以及差动、复合电压关锁过流、失磁等；;压电控系统蕴含备用油泵的自启动、加热器温度连锁、阀门连锁节造等设施。

8、自动节造系统：自动节造系统由检测仪表、操作站等组成，重要蕴含反馈节造系统、转速调节系统、功率调节系统、高炉顶压复合调节系统、电液地位伺服节造系统、氮气密封差压调节系统、挨次逻辑节造系统等。由这些系统对TRT机组进行启动、运杏注过程检测节造，在保障炉正常出产、顶压颠簸不限的前提下，实现TRT的启动、升速、并网、升功率、顶压调节、正常；⒋刮Ｍ；⒌缍诵械炔僮。

四、提高TRT系统发电量的蹊径

目前，全国已有130多套TRT系统在运行，但是其发电量有很大的差距，除选取干法除尘与湿法除尘所造成的差距之表，尚有多种成分存在。各企业要凭据自身的体情况进行分析，采取有效的措施，尽早让TRT阐扬出应有的功效。提高TRT发电量的措施重要有以下几条：

1、积极选取炉煤气干法除尘设备。

2、提高高炉炉顶煤气压力，削减煤气从炉顶到透平机的压力损失。提高高炉炉顶煤气压力还能够带来产量的提高、高炉运作不变、能够冶炼硅铁等方面的益处。

3、维持高炉煤气不变地以产生量供给透平机，这就要求炉出产要不变地处于水平状态。这样就能够关关煤气系统的压阀组，使炉煤气全量通过TRT透平机。

4、适当提高TRT煤气入口温度。高炉正常出产状态下炉顶温杜爪幼于250℃，在过350℃时就要采取汲水降温措施。在煤气压力不变的前提下，煤气温度高，煤气压透平机内体积膨胀，就会使发电量提高。处置好高炉炉顶煤气温度和TRT发电能力，寻找运作的佳点是提高发电量的有效方式。

5、调整好TRT入口的静叶角度。在煤气管网中设置能进行煤气压力调节的设备，通过调整静叶片的角度，来节造煤气的压力和输出功率，能够使高炉炉顶压力颠簸幼，同时TRT的输出功率也能够处于不变状态，这能够用幼型推算机来进行节造。

6、提高TRT设备运行率。首先，要提高TRT设备的开工率，耽搁TRT不变运行的功夫，并力争在水平状态下工作，同时加强对TRT设备的维建、保养、合理运作，实时排除各类设备故障;其次，要提高TRT运作人员的水平，维建水平等。

7、合理化TRT工艺参数。选TRT工作机能曲线，使TRT职能与高炉正常出产进行化匹配，同时又能应对高炉运作变动。通常TRT透平机着力与高炉有效容积比为4.0～4.3。
